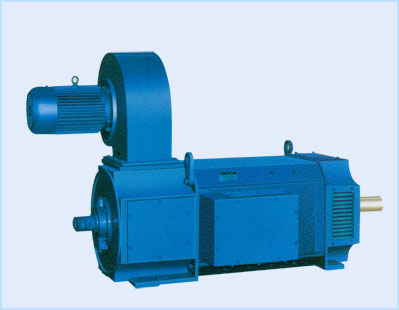

ZFQZ系列直流電機

發布日期:2022-12-24 11:52 來源:未知

工作制、防護等級、冷卻方法和安裝形式
電機為連續工作制(S1),其他工作制可按表1對技術數據標中的值進行折算。

表(1)

工作制
負載增加
S2-30min
107%
S2-60min
100%
S3-40%
120%
S3-60%
110%

   電機冷卻方式均為他冷、強迫通風,即電機自帶徑向騎士鼓風機或管道通風或帶空/水冷卻器。其防護等級和冷卻方式的對應關系見表2.所需要的冷卻風量,風壓及電動機的功率見表3,空/水冷卻器循環風機功率冷卻水流量見表4.

表(2)


防護等級
冷卻方式
徑向騎式鼓風機冷卻
IP21S
IC06
單管風
IP23S
IC17
雙管風
IP44
IC37
帶空/水冷卻器r
IP44
ICW86

表(3)

機座號
風量(m3/h)
靜壓(Pa)
電動機功率
重量
ZFQZ-250
3000
1400

3.0

70
ZFQZ-280
4000
1600
4.0
80
ZFQZ-315
4860
1600
5.5
90
ZFQZ-355
5200
1600
5.5
120
ZFQZ-400
7200
1800
5.5
180
ZFQZ-450
9000
1800
7.5
250

注:風機電動機為三相二級380V

表(4)

冷卻器型號
風機電動機(kw)
冷卻水流量(m3/h)
重量
KSL-250
4.0
11
400
KSL-280
5.5
12
500
KSL-315
5.5
13
600
KSL-355
7.5
15
750
KSL-400
7.5
18
850
KSL-450
11
19.5
950

注:風機電動機為三相二級380V
用戶如需要其它類型工作制,防護等級,冷卻方式和安裝形式可另行協商。

附件
根據用戶需要.本系列電動機可配套供應測速元件、過速保護裝置、加熱器和測溫、限溫保護元件等。

技術數據表(A)
(與ZZJ-800和 ZZJ-900 系列相對應規格)

型號
額定功率
額定電壓
額定轉速
弱磁轉速
額定電流
額定轉距
最大運行轉距
起動轉距
電樞回路電阻
電樞回路電感
勵磁功率
轉動慣量
重量
kW
V
r/min
A
kNm

20℃mΩ

mH

KW

kgm2
kg
ZFQZ-250-081B
37.3
220
575
1725
220
0.62
1.86
2.17
130.7
0.93
2.10
0.95
710
440
575
1150
112
541.4
3.7
ZFQZ-250-21B
52
220
550
1650
288
0.91
0.91
3.19
77.1
0.62
2.75
1.4
900
440
550
1100
144
329.5
3.4
ZFQZ-280-12B
75
220
515
1300
415
1.39
1.39
4.87
54.8
0.51
3.10
2.5
1170
ZFQZ-280-11B
75
440
515
1050
202
208.6
2.3
ZFQZ-315-082
112
220
500
1250
614
2.14
2.14
7.49
34.4
0.48
4.50
4.1
1720
ZFQZ-315-081
112
440
500
1000
300
134.9
2.0
ZFQZ-315-22
150
220
480
1200
795
2.99
2.99
10.5
22.5
0.39
4.35
6.0
1960
ZFQZ-315-21
150
440
480
960
393
89.5
1.4
ZFQZ-355-092
186
220
435
1100
982
4.09
4.09
14.3
17.7
0.34
4.20
9.2
2520
ZFQZ-355-091
186
440
435
870
488
73.8
1.3
ZFQZ-355-42
280
440
390
780
720
6.86
6.86
24.0
42.3
0.90
6.50
15
3720



技術數據表(B)
(部分已生產過的規格)

型號
額定
功率
額定
電壓
額定
轉速
額定
電流
額定
轉距
最大運
行轉矩
起動
轉矩
kW
V
r/min
A
kNm
ZFQZ-450-42
600
725
600
880
9.55
28.7
33.4
ZFQZ-450-42
500
660
500
810
9.55
28.7
33.1
ZFQZ-450-31
420
660
430
700
9.33
28.0
32.6
ZFQZ-450-31
220
370
180
730
11.6
35.0
40.0
ZFQZ-400-42
418
725
530
635
7.53
22.3
26.4
ZFQZ-400-42
400
440
410
1020
9.32
28.0
32.6
ZFQZ-400-42
205
420
280
570
6.99
21.0
24.5
ZFQZ-400-42
500
660
708
810
6.74
20.2
23.6
ZFQZ-400-42
440
660
600
725
7.0
21.0
22.5
ZFQZ-355-42
418
725
600
630
6.65
20
23.3
ZFQZ-355-42
355
440
500
895
6.78
20.3
23.7
ZFQZ-355-42
361
600
550
665
6.27
18.8
22
ZFQZ-355-42
450
725
750
670
5.73
17.2
20.0
ZFQZ-355-42
315
440
500
800
6.02
18.1
21.0
ZFQZ-355-42
450
660
900
735
4.78
14.3
16.7
ZFQZ-355-42
370
440
650
930
5.44
16.3
19.0
ZFQZ-355-42
315
660
880
510
3.42
10.3
12.0
ZFQZ-355-12
315
600
800
570
3.76
11.3

13.2

ZFQZ-315-42
315
440
750
780
4.0
12.0
13.5
ZFQZ-315-42
284
400
680
785
4.0
12.0
13.5
ZFQZ-315-42
280
660
750
465
3.56
10.7
12.5
ZFQZ-315-32
320
440
900
785
3.4
10.2
11.9
ZFQZ-315-32
230
220
705
1175
3.12
9.35
11.0
ZFQZ-315-21
150
660
480
260
2.98
8.95
10.4
ZFQZ-315-12
160
440
600
410
2.55
7.65
8.93
ZFQZ-280-32B
170
440
900
430
1.8
5.41
6.31
ZFQZ-250-31B
92
400
880
260
1.0
3.0
3.5

電樞回
路電阻
電樞回
路電感
勵磁
功率
轉動
能量
重量
20℃ mΩ
mH
kW
kg㎡
kg
23.9
0.7
7.5
43.5
6700
27.8
0.8
7.5
43.5
6700
47.2
1.0
7.1
39
6000
58.1
1.1
7.1
39
6000
54.1
1.5
7.1
23.5
5200
29.0
0.8
7.1
23.5
5200
57.7
1.3
7.1
23.5
5200
26.0
0.6
7.1
23.5
5200
37.8
1.0
6.4
31
4900
51.5
1.2
6.5
15
3750
26.8
0.74
6.5
15
3750
45.1
1.1
6.5
15
3750
41.1
1.0
6.0
13
3400
30.4
0.88
6.0
13
3400
64.2
1.0
5.6
11.5
3200
25.3
0.6
5.6
11.5
3200
42.0
0.7
4.7
10.5
2900
44.0
0.8
5.2
7.7
2450
23.9
0.51
5.2
7.7
2450
25.6
0.52
5.2
7.7
2450
68.4
1.3
4.6
7.0
2300
21.1
0.6
4.6
7.0
2300
10.5
1.0
4.3
6.0
2100
199
3.3
4.35
6.0
1950
69.8
1.0
3.85
5.3
1800
53.4
1.5
3.0
3.0
1600
96.1
0.99
2.85
1.55
1000

說明:技術數據表(A)和技術數據表(B)列出了ZZJ-800和ZZJ-900系列相對應的規格和部分已生產制造過的規格。僅供設計選型時參考。如果所需產品的型號規格與本技術表有出入或有特殊要求,請與我廠有關部門聯系,經確認后簽訂技術協議合同。

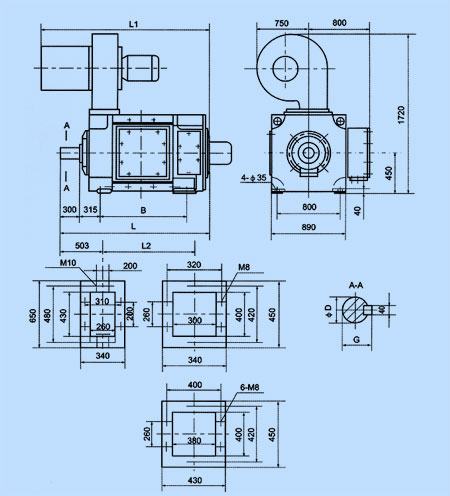

ZFQZ-250電機安裝外形圖

電機型號
安裝尺寸
外形尺寸
B
L2
L
L1
ZFQZ-250-081
635
614.5
1145
1580
ZFQZ-250-082
695
644.5
1205
1640
ZFQZ-250-091
675
654.5
1185
1620
ZFQZ-250-092
735
684.5
1245
1680
ZFQZ-250-11
715
694.5
1225
1660
ZFQZ-250-12
775
724.5
1285
1720
ZFQZ-250-21
765
744.5
1275
1710
ZFQZ-250-22
825
774.5
1335
1770
ZFQZ-250-31
825
804.5
1335
1770
ZFQZ-250-32
885
834.5
1395
1820
ZFQZ-250-41
895
847.5
1405
1840
ZFQZ-250-42
955
904.5
1465
1900

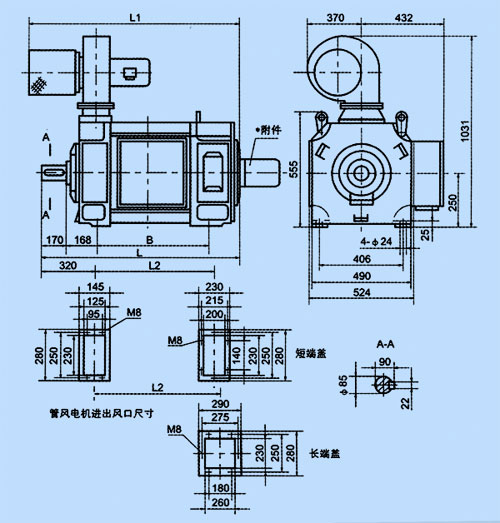

ZFQZ-280電機安裝外形圖

電機型號
安裝尺寸
外形尺寸
B
L2
L
L1
ZFQZ-280-11
762
777.5
1315
1750
ZFQZ-280-12
852
822.5
1405
1840
ZFQZ-280-21
822
837.5
1375
1810
ZFQZ-280-22
912
822.5
1465
1900
ZFQZ-280-31
892
907.5
1445
1880
ZFQZ-280-32
982
952.5
1535
1970
ZFQZ-280-41
972
987.5
1525
1960
ZFQZ-280-42
1062
1032.5
1615
2050

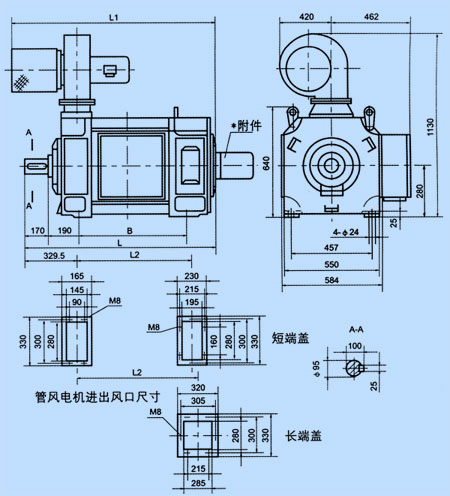

ZFQZ-315電機安裝外形圖
?

電機型號
安裝尺寸
外形尺寸
B
L2
L
L1
ZFQZ-315-081
757
810
1405
1770
ZFQZ-315-082
847
855
1495
1860
ZFQZ-315-091
817
870
1465
1830
ZFQZ-315-092
907
915
1555
1920
ZFQZ-315-11
887
940
1535
1900
ZFQZ-315-12
977
985
1625
1990
ZFQZ-315-21
967
1020
1615
1980
ZFQZ-315-22
1057
1065
1705
2070
ZFQZ-315-31
1057
1110
1705
2070
ZFQZ-315-32
1147
1150
1795
2160
ZFQZ-315-41
1157
1210
1805
2170
ZFQZ-315-42
1247
1255
1895
2260

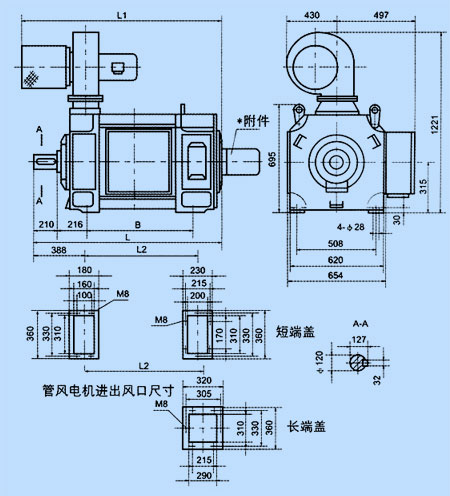

ZFQZ-355電機安裝外形圖

電機型號
安裝尺寸
外形尺寸
B
L2
L
L1
ZFQZ-355-091
888
936.5
1650
1930
ZFQZ-355-092
978
981.5
1740
2020
ZFQZ-355-11
968
1016.5
1730
2010
ZFQZ-355-12
1058
1061.5
1820
2100
ZFQZ-355-21
1058
1106.5
1820
2100
ZFQZ-355-22
1148
1151.5
1910
2190
ZFQZ-355-31
1158
1206.5
1920
2200
ZFQZ-355-32
1248
1251.5
2010
2290
ZFQZ-355-41
1268
1316.5
2030
2310
ZFQZ-355-42
1358
1361.5
2120
2400

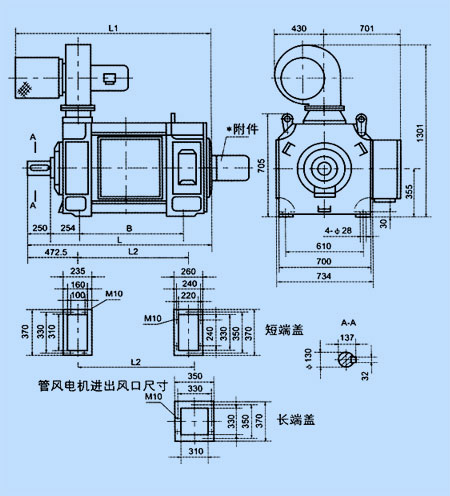

ZFQZ-400電機安裝外形圖

電機型號
安裝尺寸
外形尺寸
B
L2
L
L1
ZFQZ-400-11
959
1003
1770
1820
ZFQZ-400-12
1079
1063
1890
1940
ZFQZ-400-21
1039
1083
1850
1900
ZFQZ-400-22
1159
1143
1970
2020
ZFQZ-400-31
1129
1173
1940
1990
ZFQZ-400-32
1249
1233
2060
2110
ZFQZ-400-41
1229
1273
2040
2090
ZFQZ-400-42
1349
1333
2160
2210

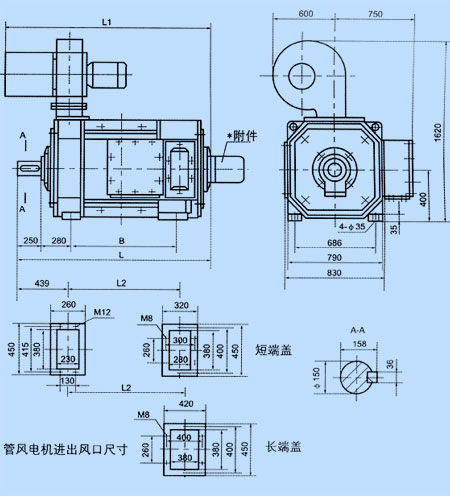

ZFQZ-450電機安裝外形圖

電機型號
安裝尺寸
外形尺寸
B
D
G
L2
L
L1
ZFQZ-450-12
1181
160
169
1147
2120
2070
ZFQZ-450-21
1151
1197
2085
2140
ZFQZ-450-22
1271
1237
2205
2260
ZFQZ-450-31
1251
1297
2185
2240
ZFQZ-450-32
1371
1337
2305
2360
ZFQZ-450-41
1361
170
179
1407
2300
2350
ZFQZ-450-42
1481
1447
2415
2470
ZFQZ-450-51
1482
1527
2145
2470
